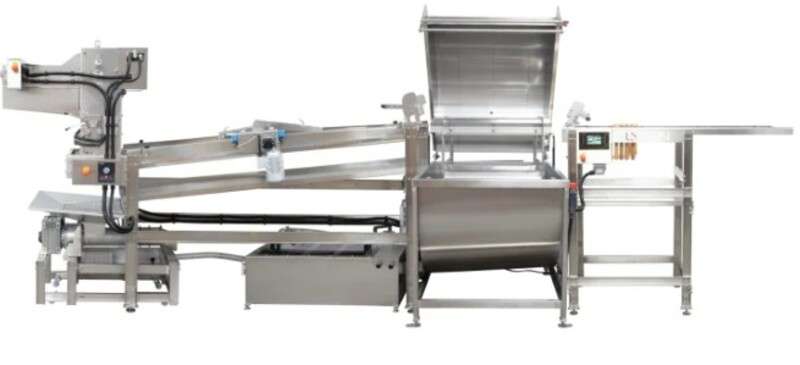

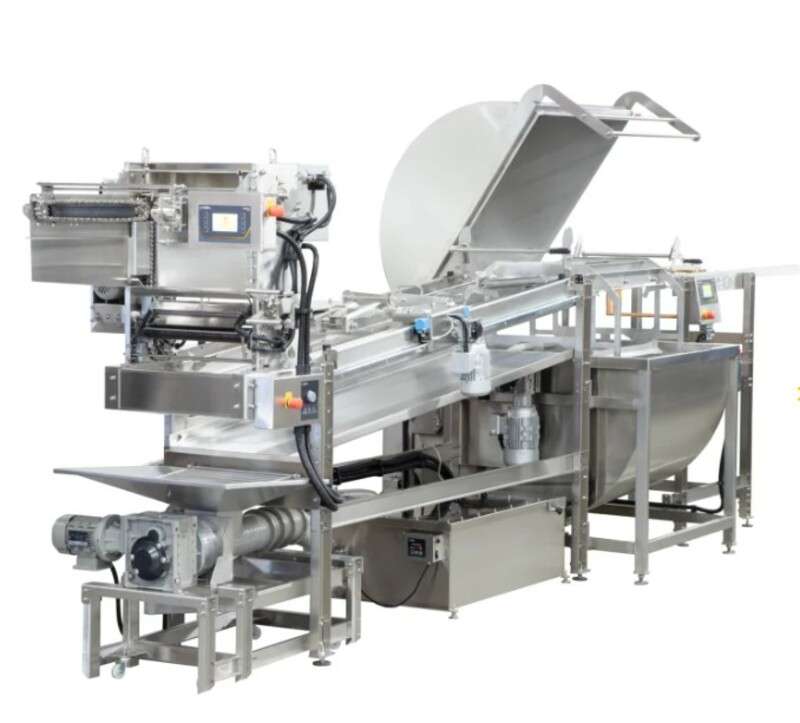

Linia do wirowania, 40-ramkowa, wersja z odsklepiarką PREMIUM, prasą ślimakową (100 kg), elektrycznym podajnikiem do ramek (2,1 m)

Linia do wirowania, 40-ramkowa,
wersja z odsklepiarką PREMIUM,
prasą ślimakową (100 kg), elektrycznym podajnikiem do ramek (2,1 m)

Wyższy poziom automatyzacji, zminimalizowany wysiłek fizyczny operatora i bezkompromisowa wydajność w przemysłowej pracowni pasiecznej! Zautomatyzowana, 40-ramkowa linia technologiczna LYSON (kod produktu: W20951_P3) to zaawansowany ciąg miodobrania, w którym połączono mechaniczną odsklepiarkę PREMIUM z nożami grzewczymi w obiegu zamkniętym, napędzany dwoma silnikami elektryczny wózek buforowy do ramek (2,1 m; 2 × 180 W), wysokowydajną wytłaczarkę ślimakową do odsklepin (do 100 kg/h), dwusekcyjną miodarkę horyzontalną ze sterownikiem dotykowym HE-03, podgrzewane 4-komorowe sito poziome oraz mobilną pompę do miodu. Zdolność przerobowa sięgająca od 160 do aż 240 ramek na godzinę oraz samoczynny transport odsklepionych plastrów pozwalają na płynną, ergonomiczną i nieprzerwaną pracę nawet jednoosobowej obsłudze.

W towarowych gospodarstwach pasiecznych liczy się każda sekunda i każdy ruch rąk pracownika. Ręczne przesuwanie dziesiątek ciężkich, ociekających miodem ramek na torze buforowym prowadzi do szybkiego zmęczenia personelu, spowolnienia tempa pracy w drugiej połowie dnia i ryzyka uszkodzenia delikatnej zabudowy plastrów.

Model W20951_P3 z Centrum Pszczelarskiego Łukasiewicz® wprowadza do pracowni pasiecznej standardy nowoczesnego przemysłu spożywczego. Zastosowanie elektrycznego wózka do ramek (napędzanego dwoma niezależnymi silnikami 2 × 180 W) w połączeniu z wytłaczarką ślimakową 100 kg/h pod modułem odsklepiającym tworzy niemal bezobsługowy ciąg transferu plastrów i natychmiastowego odzysku miodu z wosku w jednym miejscu.

Schemat zautomatyzowanego procesu technologicznego (Model W20951_P3)

Linia zapewnia pełną integrację mechaniczną i elektryczną na łącznej długości 5,55 metra:

[Załadunek ramek] ➔ [Odsklepiarka PREMIUM + Krążki] ➔ [Wózek elektryczny 2,1 m (2x180 W)] ➔ [Miodarka 40-ramkowa] ➔ [Odbiór suszu]
                           │                                  (automatyczny przesuw)
                           ▼ (spadające odsklepiny)
                 [Wytłaczarka 100 kg/h] ➔ suchy granulat woskowy
                           │
                           ▼ (miód z odsklepin i odciek z miodarki)
                 [Podgrzewane sito poziome 440 W] ➔ [Pompa do miodu 900 l/h] ➔ [Odstojniki magazynowe]

Kluczowy wyróżnik wersji P3: Zelektryfikowany wózek buforowy do ramek (2,1 m)

Najważniejszą innowacją odróżniającą wersję P3 od podstawowego wariantu P1 jest zastąpienie wózka ręcznego zelektryfikowanym torowiskiem podajnikowym:

• Napęd dwusilnikowy (2 × 180 W): Dwa silniki elektryczne zapewniają płynny, stabilny i w pełni zsynchronizowany przesuw odsklepionych ramek wzdłuż kwasoodpornego łoża o długości 2100 mm.

• Ciągłe podawanie bez udziału rąk: Po opuszczeniu strefy noży odsklepiarki ramka jest automatycznie transportowana w stronę kosza miodarki horyzontalnej. Operator nie musi odrywać rąk od załadunku kolejnych korpusów ani ręcznie przepychać rzędu plastrów.

• Pełna ochrona plastrów: Równomierny ruch elektrycznego podajnika zapobiega gwałtownym szarpnięciom, kołysaniu się ramek i zbijaniu się ociekających miodem plastrów.

Szczegółowa charakterystyka modułów wykonawczych linii W20951_P3

1. Moduł odsklepiania PREMIUM z obiegiem zamkniętym i krążkami

• Podajnik łańcuchowy ze sterownikiem PC-03: Automatyczne pobieranie plastrów z płynną regulacją prędkości (4–6 ramek na minutę) za pomocą cyfrowego potencjometru.

• Noże z zamkniętym obiegiem grzewczym (2000 W): Zintegrowany agregat podgrzewa ciecz wewnątrz noży do temperatury 30–95°C (pełna gotowość po ok. 10 minutach). Ciepłe noże gładko odcinają wieczka komórek bez szarpania krawędzi i bez przypalania miodu.

• Krążki nacinające w standardzie: Mechanicznie docinają zasklep w nierównościach i zagłębieniach plastra, gwarantując niemal 100% otwarcia komórek przed wirowaniem.

• Pełna personalizacja: Moduł dopasowywany jest fabrycznie do typu ramki używanej w Twoim gospodarstwie (np. Wielkopolska, Dadant, Langstroth, Ostrowskiej i inne).

2. Wytłaczarka ślimakowa do odsklepin (100 kg/h)

• Natychmiastowa separacja na zimno: Zabudowana bezpośrednio pod odsklepiarką, bez zbędnych transporterów odbiera urobek woskowo-miodowy prosto z noży.

• Mocny silnik 550 W i niska prędkość (9 obr./min): Wolnoobrotowy ślimak kwasoodporny delikatnie wyciska miód bez napowietrzania i bez podgrzewania wsadu, chroniąc cenne enzymy miodu surowego.

• Wysoka wydajność do 100 kg/h: Odzyskany miód spływa przez perforowany wkład do wanny ze złączem TC DN 40, a sprasowany, suchy wosk opuszcza prasę w postaci zwartego granulatu.

3. Dwusekcyjna miodarka horyzontalna na 40 ramek

• Sterownik HE-03 z kolorowym ekranem 4,3" TFT LED: Obsługuje 32 języki, oferuje 8 w pełni edytowalnych cykli automatycznych oraz tryb pracy manualnej.

• Układ horyzontalny: Dwie sekcje mieszczące po 20 ramek (łącznie 40 ramek w jednym załadunku) eliminują naprężenia działające na plastry, radykalnie redukując wyłamywanie suszu podczas wirowania.

• Silnik 750 W i obroty do 280 obr./min: Gwarantują dokładne osuszenie komórek w krótkim cyklu. Rzeczywista wydajność wirowania wynosi od 160 do 240 ramek na godzinę.

• Elektromagnetyczny rygiel bezpieczeństwa: Automatycznie blokuje pokrywę miodarki na czas obrotu rotora.

4. Podgrzewane 4-komorowe sito poziome (MHC-01)

• Koryto sedymentacyjno-filtracyjne 1000 mm: 4 komory z wyjmowanymi wkładami perforowanymi ze stali nierdzewnej zapewniają krystaliczną czystość miodu.

• Płaszcz grzewczy dna i ścian bocznych (440 W): Sterownik MHC-01 z dokładnością do ±1,5°C podgrzewa miód w zakresie 30–55°C (z timerem pracy od 1 do 96 h), obniżając lepkość cieczy i radykalnie przyspieszając sedymentację drobin wosku.

• Pływakowy czujnik przelania: Zabezpiecza pracownię przed przelaniem miodu.

5. Mobilna pompa ssąco-tłocząca na wózku (HP-01)

• Wirnik silikonowy klasy spożywczej: Płynne, nieaeracyjne tłoczenie miodu z wydajnością do 900 l/h bez pienienia surowca.

• Sterownik HP-01 z rewersem: Płynna regulacja obrotów silnika 370 W oraz funkcja dwukierunkowej pracy ułatwiająca opróżnianie instalacji po pracy.

• Kwasoodporny wózek manewrowy: Pełna mobilność w obrębie pracowni pasiecznej.

Dlaczego warto zainwestować w konfigurację W20951_P3?

1. Oszczędność sił i maksymalny komfort pracy: Elektryczny napęd wózka ramek zdejmuje z barków personelu konieczność ciągłego pchania rzędów ciężkich ramek w kierunku miodarki.

2. Kompaktowe centrum odzysku wosku: Zintegrowana wytłaczarka pod odsklepiarką sprawia, że cały urobek jest prasowany na bieżąco, bez zajmowania dodatkowego miejsca w pracowni na wolnostojące prasy czy wirówki.

3. Idealna ergonomia dla 1–2 operatorów: Zautomatyzowany transfer ramek pozwala jednej osobie płynnie obsługiwać zarówno załadunek odsklepiarki, jak i napełnianie rotora miodarki.

Opcja dodatkowa (do dokupienia osobno)

• Pneumatyczny wyrzutnik korpusów: Zautomatyzowany agregat podnoszący całe korpusy i wypychający komplet ramek bezpośrednio na stół podawczy odsklepiarki za pomocą siłowników pneumatycznych. W połączeniu z elektrycznym wózkiem wersji P3 tworzy niemal w pełni zautomatyzowany ciąg podawczy.

  • Ważna uwaga montażowa: Przy instalacji wyrzutnika korpusów należy powiększyć wymiar długości pomieszczenia o min. 1000 mm oraz przewidzieć pole manewrowe na palety z korpusami.

Specyfikacja techniczna – Model W20951_P3

Porada ekspercka pszczelnictwo.com.pl

Praktyczne wskazówki wdrożeniowe dla kierownika pasieki:

• Zalety elektrycznego wózka buforowego: W pasiekach towarowych pracujących w trybie wielogodzinnym elektryczny przesuw ramek (2 × 180 W) eliminuje przestój wynikający z konieczności podchodzenia i przesuwania ramek przez operatora. Podczas gdy ramki same przesuwają się ku miodarce, operator może w tym samym czasie zająć się rozładunkiem kolejnego korpusu.

• Zarządzanie mediami (zasilanie 400 V): Model W20951_P3 posiada łącznie aż 7 jednostek napędowych i grzewczych (grzałki noży 2000 W, podajnik 220 W, silnik noży 180 W, wózek elektryczny 2×180 W, wytłaczarka 550 W, silnik miodarki 750 W, pompa 370 W, sito 440 W). Zdecydowanie rekomendujemy wybór przyłącza trójfazowego 400 V 16 A, co gwarantuje stabilną pracę bez przeciążania pojedynczych faz instalacji elektrycznej.

• Konserwacja układu napędowego wózka: Należy regularnie kontrolować czystość prowadnic toru jezdnego wózka elektrycznego, usuwając resztki propolisu i wosku za pomocą ciepłej wody, co zapewnia cichą i bezoporową pracę motoreduktorów.

Profesjonalny montaż i uruchomienie linii

Linia do wirowania miodu może zostać profesjonalnie zamontowana, wypoziomowana i skalibrowana w Twojej pracowni przez autoryzowany serwis fabryczny firmy LYSON.

• Usługa instalacji mechanicznej, kalibracji wózka elektrycznego oraz przeszkolenia zespołu z programowania sterowników jest usługą dodatkową, wycenianą indywidualnie.

• W celu ustalenia terminu montażu oraz doprecyzowania profilu ramki prosimy o kontakt z doradcami technicznymi pszczelnictwo.com.pl.

FAQ – Najczęściej Zadawane Pytania (Q&A)

P: Czym wersja P3 (W20951_P3) różni się od wersji P1, P2 i P4?

O: Model W20951_P3 łączy elektryczny wózek buforowy do ramek (2 silniki 2 × 180 W) z wbudowaną wytłaczarką do odsklepin 100 kg/h. Wersja P1 posiadała wózek ręczny i wytłaczarkę; wersja P2 – wózek ręczny i transporter ślimakowy; natomiast wersja P4 łączy wózek elektryczny z transporterem ślimakowym odprowadzającym odsklepiny na odległość. Wersja P3 jest najbardziej zaawansowanym rozwiązaniem dla pasiek chcących automatycznego przesuwu ramek oraz prasowania wosku na miejscu pod odsklepiarką.

P: Jak działa elektryczny wózek do ramek (2 × 180 W)?

O: Wózek wyposażony jest w zintegrowany napęd elektryczny bazujący na dwóch silnikach o mocy 180 W każdy. Po przejściu przez noże odsklepiarki ramki są samoczynnie i płynnie przesuwane wzdłuż toru o długości 2,1 m w stronę miodarki, bez konieczności ich ręcznego popychania przez pracownika.

P: Czy wytłaczarka 100 kg/h poradzi sobie z odsklepinami przy pełnej wydajności 240 ramek/h?

O: Tak. Przy maksymalnym tempie odsklepiania (4–6 ramek na minutę) masa odsklepin wynosi zazwyczaj od 30 do 60 kg na godzinę w zależności od grubości zasklepu i stopnia nadbudowy plastrów. Wytłaczarka o przepustowości 100 kg/h posiada zatem bezpieczny, wysoki zapas wydajności i pracuje bez ryzyka spiętrzenia wsadu.

P: Czy miodarka horyzontalna wymaga ręcznego obracania ramek?

O: Nie. W miodarce horyzontalnej ramki wirują w pozycji poziomej w dwóch sekcjach po 20 ramek. Sterownik HE-03 realizuje cykl automatyczny ze zmianą kierunku i prędkości obrotowej rotora, dzięki czemu obie strony plastrów zostają dokładnie osuszone bez konieczności dotykania ramek w trakcie wirowania.

P: Jakie ramki pasują do modelu W20951_P3?

O: Linia produkowana jest pod indywidualne zamówienie klienta – dostosowujemy prowadnice odsklepiarki, wózek elektryczny oraz kosz miodarki horyzontalnej do wskazanego typu ramki (np. Wielkopolska, Dadant, Langstroth, Apipol, Ostrowskiej i inne).
