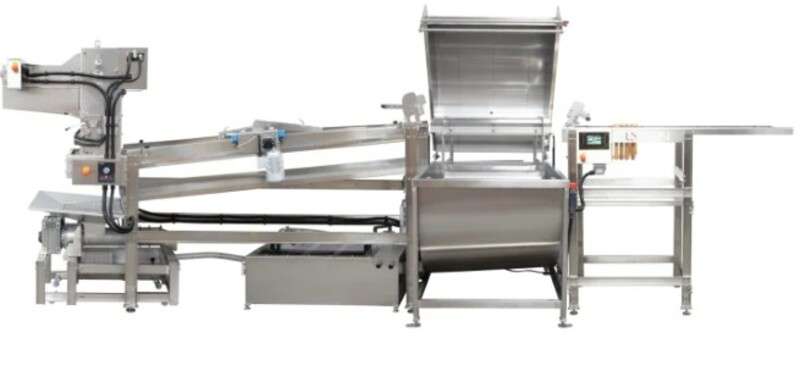

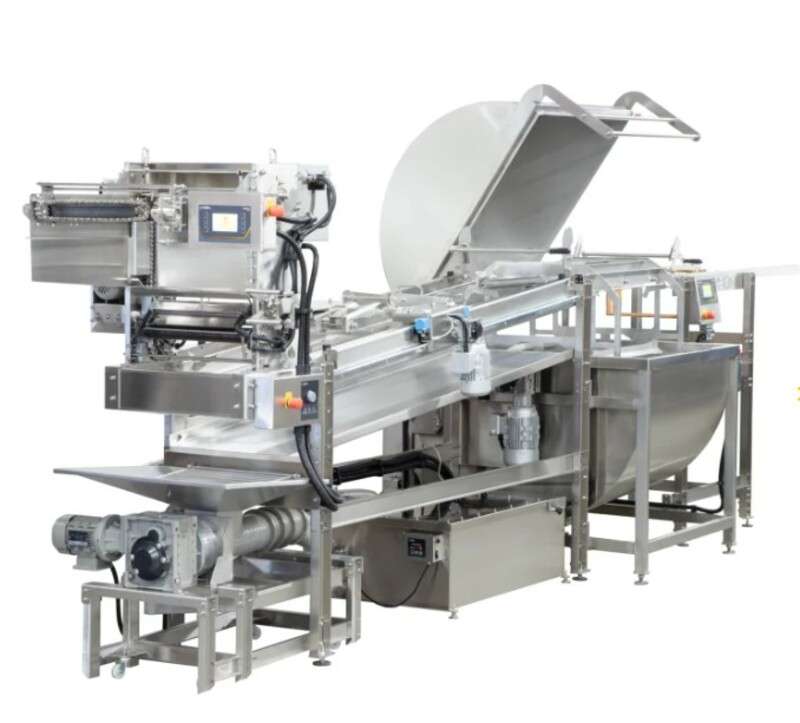

Linia do wirowania, 40-ramkowa, wersja z odsklepiarką PREMIUM, prasą ślimakową (100 kg), ręcznym podajnikiem do ramek (2,1 m)

Linia do wirowania, 40-ramkowa, wersja z odsklepiarką PREMIUM,
prasą ślimakową (100 kg), ręcznym podajnikiem do ramek (2,1 m)

Przemysłowa wydajność, pełna ciągłość procesu i bezkompromisowa redukcja roboczogodzin w profesjonalnej pracowni pasiecznej! Zautomatyzowana, 40-ramkowa linia do pozyskiwania miodu LYSON (model W20951_P1) to zintegrowany ciąg technologiczny łączący mechaniczną odsklepiarkę PREMIUM z podgrzewanymi nożami w obiegu zamkniętym, wysokowydajną wytłaczarkę ślimakową do odsklepin (do 100 kg/h), ręczny wózek buforowy na ramki (2,1 m), dwusekcyjną miodarkę horyzontalną ze sterowaniem dotykowym HE-03, podgrzewane 4-komorowe sito poziome oraz pompę ssąco-tłoczącą. Zdolność przerobowa sięgająca od 160 do aż 240 ramek na godzinę eliminuje zatory podczas szczytu pożytkowego i pozwala na sprawną obsługę pasieki liczącej od kilkuset do ponad tysiąca rodzin pszczelich przez zminimalizowany zespół pracowników.

W intensywnie prowadzonym gospodarstwie pasiecznym czas miodobrania decyduje o rentowności całego sezonu. Ręczne odsklepianie, przenoszenie pojedynczych ramek, żmudne odwirowywanie odsklepin i ciągłe przelewanie miodu tworzą wąskie gardła, które drastycznie wydłużają pracę i generują wysokie koszty zatrudnienia pomocników.

Linia technologiczna LYSON W20951_P1 z Centrum Pszczelarskiego Łukasiewicz® przekształca rozproszone etapy miodobrania w jeden zwarty, płynny i w pełni kontrolowany proces przemysłowy. Konfiguracja P1 została zoptymalizowana pod kątem natychmiastowego odzysku czystego miodu z odsklepin bezpośrednio na stanowisku odsklepiania, bez konieczności inwestowania w dodatkowe transportery zewnętrzne.

Modułowa architektura linii W20951_P1 – jak działa zintegrowany proces?

Linia realizuje zamknięty cykl technologiczny w jednym ciągu roboczym o długości 5,55 metra:

[Załadunek ramek] ➔ [Odsklepiarka PREMIUM + Krążki] ➔ [Wózek buforowy 2,1 m] ➔ [Miodarka 40-ramkowa] ➔ [Odbiór suszu]
                           │
                           ▼ (odsklepiny)
                 [Wytłaczarka 100 kg/h] ➔ suchy wosk
                           │
                           ▼ (miód z odsklepin i miodarki)
                 [Podgrzewane sito poziome 440 W] ➔ [Pompa do miodu 900 l/h] ➔ [Odstojniki magazynowe]

Szczegółowa charakterystyka modułów wykonawczych

1. Moduł odsklepiania PREMIUM z nożami w obiegu zamkniętym i krążkami docinającymi

• Podajnik łańcuchowy sterowany mikroprocesorowo (PC-03): Automatycznie pobiera ramki z zadaną prędkością (od 4 do 6 ramek na minutę), eliminując konieczność ręcznego przesuwania plastrów przez strefę noży.

• Noże grzewcze z własnym modułem obiegu zamkniętego: Wbudowany układ podgrzewania cieczy o mocy grzewczej 2000 W utrzymuje stałą, regulowaną temperaturę noży w zakresie 30–95°C (gotowość do pracy już po 10 minutach od uruchomienia). Zapewnia to gładkie, precyzyjne ścinanie wieczek bez szarpania plastra i bez przypalania miodu.

• Krążki nacinające w standardzie: Skutecznie odsklepiają komórki w zagłębieniach i nierównościach plastra, do których nie sięgają proste noże, co zapobiega powstawaniu niedocinków.

• Pełna personalizacja: Moduł jest fabrycznie adaptowany pod konkretny typ ramki używany w Twojej pasiece (np. Wielkopolska, Dadant, Langstroth, Ostrowskiej i inne).

2. Wytłaczarka ślimakowa do odsklepin (prasa 100 kg/h)

• Zintegrowany odzysk miodu na bieżąco: Wytłaczarka zamontowana bezpośrednio pod modułem odsklepiarki natychmiast odbiera spadające odsklepiny.

• Mocny silnik 550 W i niska prędkość (9 obr./min): Wolnoobrotowy ślimak ze stali kwasoodpornej poddaje odsklepiny kontrolowanemu zgniotowi mechanicznemu.

• Doskonała separacja: Płynny miód odsącza się przez perforowany wkład do wanny ze złączem TC DN 40, a sprasowany, suchy wosk w postaci zwartego granulatu jest wypychany na zewnątrz. Proces zachodzi w temperaturze pokojowej, co zachowuje naturalne enzymy i właściwości miodu.

3. Ręczny podajnik buforowy ramek (2,1 m)

• Pojemny magazyn międzyoperacyjny: Wykonany ze stali nierdzewnej tor ślizgowy o długości 2100 mm pozwala na odkładanie odsklepionych ramek w oczekiwaniu na zakończenie cyklu wirowania w miodarce.

• Brak przestojów odsklepiarki: Operator może odsklepiać kolejną partię plastrów bez zatrzymywania pracy zespołu, tworząc zapas gotowy do natychmiastowego przełożenia do kosza miodarki.

4. Dwusekcyjna miodarka horyzontalna na 40 ramek

• Sterownik HE-03 z kolorowym ekranem TFT 4,3": Przejrzysty panel z wielojęzycznym menu (32 języki), oferujący 8 w pełni konfigurowalnych programów automatycznych oraz tryb ręczny z płynną regulacją obrotów (do 280 obr./min).

• Układ horyzontalny (poziomy): Dwie sekcje po 20 ramek (łącznie 40 ramek w jednym wsadzie) minimalizują naprężenia działające na plastry podczas rozpędzania i hamowania, radykalnie redukując wyłamywanie suszu.

• Wydajność do 240 ramek/godzinę: Napęd o mocy 750 W oraz zoptymalizowana geometria kosza pozwalają na dokładne osuszenie komórek w krótkim cyklu wirowania.

• Elektromagnetyczna blokada bezpieczeństwa: Pokrywa miodarki jest automatycznie ryglowana podczas ruchu rotora, co uniemożliwia jej otwarcie przed całkowitym zatrzymaniem kosza.

5. Podgrzewane 4-komorowe sito poziome (MHC-01)

• Optymalizacja sedymentacji i filtracji: Koryto filtracyjne o długości 1000 mm z czterema wyjmowanymi wkładami perforowanymi.

• Dno i ściany ocieplane płaszczem grzewczym (440 W): Precyzyjny sterownik MHC-01 utrzymuje zadaną temperaturę (30–55°C z dokładnością do 1,5°C) za pomocą kabli grzewczych. Podgrzanie obniża lepkość miodu, przyspieszając proces filtracji grawitacyjnej i separacji drobinek wosku bez przegrzewania wsadu.

• Zabezpieczenie przed przelaniem: Zintegrowany czujnik poziomu cieczy chroni pracownię przed zalaniem miodem w przypadku chwilowego zatrzymania odbioru.

6. Pompa ssąco-tłocząca na wózku transportowym (HP-01)

• Wirnik silikonowy (elastyczny): Zapewnia łagodne, nieaeracyjne tłoczenie miodu z wydajnością do 900 l/h przy zachowaniu jego naturalnej struktury (brak spieniania).

• Niezależny sterownik HP-01: Pozwala na płynną regulację prędkości obrotowej silnika 370 W oraz zmianę kierunku tłoczenia (funkcja rewersu).

• Mobilna podstawa: Pompa jest osadzona na kwasoodpornym wózku, co umożliwia jej łatwe przemieszczanie i wykorzystanie także do przepompowywania miodu między zewnętrznymi odstojnikami.

Korzyści biznesowe dla profesjonalnej pasieki

1. Radykalna redukcja kosztów pracy: Cały ciąg odsklepiania, wirowania, wytłaczania odsklepin i pompowania może być płynnie obsługiwany przez zaledwie 1–2 osoby.

2. Pełny odzysk surowca: Wytłaczarka ślimakowa odzyskuje do 95–98% miodu uwięzionego w odsklepinach, co przy pasiece 300–500 pni oznacza dziesiątki dodatkowych litrów handlowego produktu po każdym miodobraniu.

3. Higiena i certyfikacja sanitarna: Konstrukcja ze stali kwasoodpornej w całości spełnia wymogi HACCP i sanepidu dla zakładów przetwórstwa spożywczego.

Opcja dodatkowa (do dokupienia osobno)

• Pneumatyczny wyrzutnik korpusów: Zautomatyzowany agregat podnoszący całe korpusy i wypychający komplet ramek bezpośrednio na podajnik odsklepiarki za pomocą siłowników pneumatycznych. Cakowicie odciąża kręgosłup operatora od ręcznego rozładowywania pojedynczych ramek.

  • Ważna uwaga montażowa: Przy wyborze opcji z wyrzutnikiem korpusów należy do całkowitej długości linii doliczyć min. 1000 mm na sam moduł oraz przewidzieć dodatkowe pole manewrowe na palety z korpusami.

Specyfikacja techniczna – Model W20951_P1

Porada ekspercka pszczelnictwo.com.pl

Praktyczne wskazówki wdrożeniowe dla kierownika pracowni pasiecznej:

• Planowanie kubatury pracowni: Minimalna długość pomieszczenia dla modelu W20951_P1 wynosi 5547 mm, jednak w praktyce należy przewidzieć co najmniej 7,0–7,5 metra długości ciągu technologicznego. Pozwoli to na swobodne buforowanie pełnych korpusów przed odsklepiarką oraz bezpieczne odstawianie korpusów z odwirowanym suszem przy wylocie miodarki.

• Dobór przyłącza prądowego: Linia oferuje wybór zasilania 230 V (zabezpieczenie 23 A) lub 400 V (zabezpieczenie 16 A). W pasiekach towarowych zdecydowanie rekomendujemy podłączenie trójfazowe 400 V – gwarantuje ono symetryczny rozkład obciążeń przy jednoczesnym starcie grzałek odsklepiarki (2000 W), silnika miodarki (750 W) oraz pompy i prasy.

• Reżim termiczny odsklepiania: Przy gęstych miodach (rzepak, wrzos) zalecamy ustawienie temperatury noży na poziomie 75–85°C. Zamknięty obieg grzewczy szybko wyrównuje straty ciepła przy kontakcie ze skrystalizowanym woskiem, a krążki nacinające zapobiegają rwaniu zabudowy dziewiczej.

Profesjonalny montaż i uruchomienie linii

Linia do wirowania miodu może zostać profesjonalnie zamontowana i skalibrowana w Twojej pracowni przez autoryzowany serwis fabryczny firmy LYSON.

• Usługa montażu, poziomowania i szkolenia z obsługi sterowników jest usługą dodatkową, wycenianą indywidualnie w zależności od lokalizacji pasieki oraz specyfiki instalacji elektrycznej.

• W celu ustalenia terminu montażu oraz doprecyzowania typu ramki prosimy o kontakt z doradcami technicznymi pszczelnictwo.com.pl.

FAQ – Najczęściej Zadawane Pytania (Q&A)

P: Czym wersja P1 (W20951_P1) różni się od wersji P2, P3 i P4?

O: Model W20951_P1 posiada ręczny wózek buforowy do ramek (2,1 m) oraz wytłaczarkę ślimakową do odsklepin o wydajności 100 kg/h umieszczoną bezpośrednio pod odsklepiarką. Wersja P2 zamiast wytłaczarki posiada transporter ślimakowy odprowadzający odsklepiny na odległość, wersja P3 wyposażona jest w wózek elektryczny i wytłaczarkę, a wersja P4 łączy wózek elektryczny z transporterem ślimakowym. Wersja P1 stanowi najbardziej ekonomiczny i kompaktowy wariant dla pasiek, które chcą bezpośrednio na miejscu wytłaczać suchy wosk.

P: Czy do linii można wstawić ramki o różnych wymiarach (np. Wielkopolskie i Dadant ½)?

O: Moduł odsklepiarki oraz kosz miodarki horyzontalnej są fabrycznie konfigurowane pod konkretny wymiar ramki wskazany przez klienta podczas składania zamówienia. W przypadku pasiek operujących na ramkach gniazdowych i nadstawkowych o tej samej szerokości boku (np. Dadant i Dadant 1/2) istnieje możliwość dostosowania parametrów roboczych – szczegóły należy uzgodnić przed realizacją.

P: Czy wytłaczarka ślimakowa 100 kg/h nie niszczy jakości miodu przez podgrzewanie?

O: Nie. Wytłaczarka ślimakowa LYSON pracuje na zimno – oddzielenie miodu od wosku następuje wyłącznie w wyniku mechanicznego zgniotu wywieranego przez wolnoobrotowy ślimak (9 obr./min). Miód nie jest podgrzewany ani napowietrzany, dzięki czemu zachowuje parametry enzymatyczne miodu surowego.

P: Jakie wymagania musi spełniać kompresor w przypadku dokupienia opcjonalnego wyrzutnika korpusów?

O: Pneumatyczny wyrzutnik korpusów wymaga zewnętrznego źródła sprężonego powietrza o stałym ciśnieniu roboczym 6–8 bar oraz wydajności kompresora dopasowanej do częstotliwości podawania korpusów (rekomendowany kompresor tłokowy z butlą min. 50–100 litrów).

P: Jak przebiega mycie linii po zakończonym miodobraniu?

O: Wszystkie elementy mające kontakt z miodem wykonano z kwasoodpornej stali nierdzewnej dopuszczonej do kontaktu z żywnością. Sita wanny filtracyjnej oraz wkład perforowany prasy są wyjmowane bez użycia narzędzi specjalistycznych. Do mycia stosuje się gorącą wodę pod ciśnieniem oraz atestowane środki do dezynfekcji urządzeń pasiecznych. Pompa silikonowa posiada funkcję szybkiego płukania w obiegu zamkniętym.
