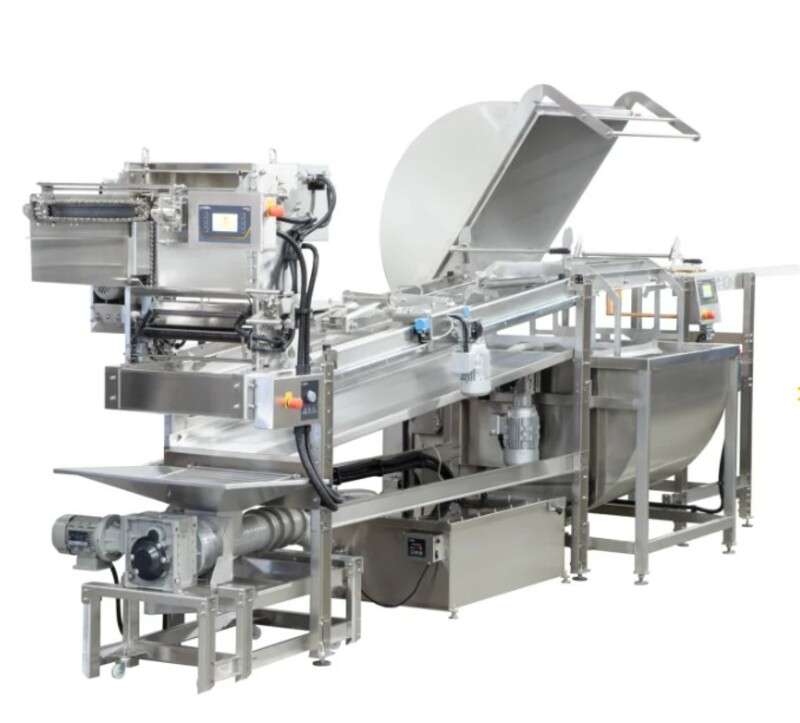

Linia do wirowania, 40-ramkowa, wersja z odsklepiarką PREMIUM, transporterem ślimakowym, ręcznym podajnikiem do ramek (2,1 m)

Linia do wirowania, 40-ramkowa, wersja z odsklepiarką PREMIUM,
transporterem ślimakowym, ręcznym podajnikiem do ramek (2,1 m)

Przemysłowa wydajność, czystość na stanowisku pracy i pełna swoboda organizacji strefy przetwórstwa wosku w profesjonalnej pasiece! Zautomatyzowana, 40-ramkowa linia technologiczna LYSON (kod produktu: W20951_P2) to zaawansowany ciąg miodobrania wyposażony w mechaniczną odsklepiarkę PREMIUM z podgrzewanymi nożami w obiegu zamkniętym, wydajny moduł transportera ślimakowego odprowadzający odsklepiny na odległość do 5 m, ręczny wózek buforowy na ramki (2,1 m), dwusekcyjną miodarkę horyzontalną ze sterownikiem dotykowym HE-03, podgrzewane 4-komorowe sito poziome oraz pompę do miodu na wózku mobilnym. Dzięki przepustowości sięgającej od 160 do aż 240 ramek na godzinę linia W20951_P2 pozwala na płynną pracę w pasiekach towarowych i przetwórniach, w których odsklepiny są transportowane bezpośrednio do zewnętrznych pras, wirówek lub topiarek.

W nowoczesnych, wielkotowarowych pracowniach pasiecznych kluczowym wyzwaniem podczas miodobrania jest nie tylko samo wirowanie plastrów, lecz także logistyka i higiena odbioru odsklepin. Tradycyjne gromadzenie odsklepin w wannach bezpośrednio przy stanowisku pracy operatora ogranicza przestrzeń roboczą, wymaga częstej wymiany zbiorników i zwiększa ryzyko zanieczyszczenia miodu.

Konfiguracja LYSON W20951_P2 z Centrum Pszczelarskiego Łukasiewicz® została zaprojektowana specjalnie dla pasiek, które stawiają na czystość technologiczną i oddzielenie strefy wirowania od strefy wytłaczania wosku. Zamiast zintegrowanej prasy pod maszyną, model P2 wyposażono w silnikowy transporter ślimakowy ze stali nierdzewnej, który w trybie ciągłym odbiera spadające odsklepiny i przesyła je rurociągiem bezpośrednio do osobnego pomieszczenia, do wysokowydajnej wirówki, centralnej wytłaczarki lub wielkogabarytowej topiarki wosku.

Schemat zintegrowanego procesu technologicznego (Model W20951_P2)

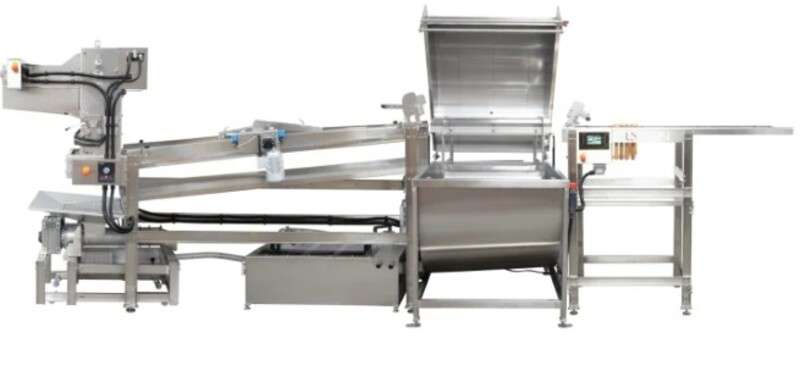

Linia zapewnia w pełni zharmonizowany przepływ surowca na łącznej długości 5,55 metra:

[Załadunek ramek] ➔ [Odsklepiarka PREMIUM + Krążki] ➔ [Wózek buforowy 2,1 m] ➔ [Miodarka 40-ramkowa] ➔ [Odbiór suszu]
                           │
                           ▼ (spadające odsklepiny)
               [Transporter ślimakowy 750 W] ➔ Przesył do 5 m w poziomie / 2,5 m w pionie
                           │                    (do zewnętrznej prasy, wirówki lub topiarki)
                           ▼ (miód odciekowy z odsklepiarki i miodarki)
              [Podgrzewane sito poziome 440 W] ➔ [Pompa do miodu 900 l/h] ➔ [Odstojniki magazynowe]

Szczegółowa charakterystyka modułów wykonawczych

1. Moduł odsklepiania PREMIUM z obiegiem zamkniętym i krążkami docinającymi

• Łańcuchowy podajnik automatyczny ze sterownikiem PC-03: Umożliwia precyzyjną, płynną regulację tempa podawania ramek za pomocą cyfrowego potencjometru w zakresie od 4 do 6 ramek na minutę.

• Noże grzewcze z własnym układem grzewczym (2000 W): Zintegrowany, zamknięty obieg płynu grzewczego zapewnia równomierny rozkład temperatury (od 30°C do 95°C) na całej długości ostrzy. Układ osiąga gotowość technologiczną w zaledwie 10 minut, ścinając zasklep bez szarpania komórek i bez przypalania miodu.

• Krążki nacinające w standardzie: Niezastąpione przy ramkach z nierówną lub zagłębioną zabudową – mechanicznie rozluźniają zasklep w miejscach niedostępnych dla noży prostych.

• Indywidualna personalizacja: Moduł jest fabrycznie dopasowywany do typu ramek eksploatowanych w Twojej pasiece (np. Wielkopolska, Dadant, Langstroth, Ostrowskiej i inne).

2. Moduł transportera ślimakowego do odsklepin (zamiast prasy podmaszynowej)

• Wydajny silnik napędowy 750 W (0,75 kW): Zapewnia stały, bezproblemowy transport gęstej masy woskowo-miodowej bez ryzyka przeciążenia silnika.

• Sterowanie manualnym potencjometrem: Pozwala operatorowi precyzyjnie dobrać prędkość przesuwu ślimaka do intensywności odsklepiania.

• Imponujący zasięg transportu:

  • do 5 metrów w poziomie – umożliwia przetłoczenie odsklepin przez ścianę do sąsiedniego pomieszczenia przetwórczego lub do kontenera magazynowego,

  • do 2,5 metra w pionie – pozwala na wyniesienie odsklepin bezpośrednio ponad kosz zasypowy prasy wysokowydajnej, wirówki do odsklepin lub topiarki parowej.

• Zabezpieczenie przed przelaniem: Zintegrowany układ automatycznie chroni strefę odbioru przed spiętrzeniem urobku w przypadku chwilowego przestoju odbiornika zewnętrznego.

• Konstrukcja ze stali kwasoodpornej: Pełna higiena, odporność na kwasy organiczne i bezproblemowe mycie gorącą wodą.

3. Ręczny podajnik buforowy ramek (2,1 m)

• Kwasoodporny tor ślizgowy o długości 2100 mm: Łączy odsklepiarkę z miodarką horyzontalną, tworząc bufor magazynowy na kilkadziesiąt odsklepionych ramek.

• Ciągłość pracy: Operator odsklepiarki może pracować bez przerw – podczas gdy miodarka realizuje cykl wirowania, ramki bezpiecznie gromadzą się na wózku, gotowe do natychmiastowego przełożenia do kosza rotora.

4. Dwusekcyjna miodarka horyzontalna na 40 ramek

• Zaawansowany sterownik HE-03 z ekranem dotykowym 4,3" TFT LED: Przejrzyste menu w 32 językach, 8 w pełni edytowalnych cykli automatycznych oraz tryb pracy manualnej.

• Układ horyzontalny o wysokiej kulturze pracy: Dwie sekcje mieszczące po 20 ramek (łącznie 40 ramek w jednym wsadzie) rozkładają siły odśrodkowe w sposób chroniący delikatny susz przed wyłamywaniem.

• Silnik 750 W z regulacją obrotów do 280 obr./min: Zapewnia całkowite osuszenie plastrów przy zachowaniu krótkiego czasu cyklu. Rzeczywista wydajność wirowania wynosi od 160 do 240 ramek na godzinę.

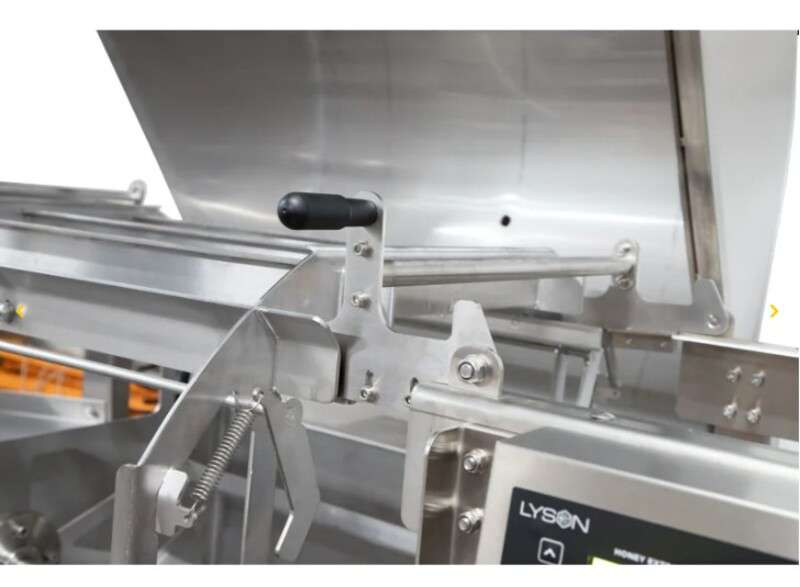

• Elektromagnetyczny rygiel bezpieczeństwa: Chroni personel pasieki przed przypadkowym otwarciem pokrywy podczas wirowania.

5. Podgrzewane 4-komorowe sito poziome (MHC-01)

• Koryto sedymentacyjno-filtracyjne o długości 1000 mm: 4 komory z wymiennymi wkładami perforowanymi ze stali nierdzewnej gwarantują dokładne oczyszczenie spływającego miodu.

• Płaszcz grzewczy dna i ścian bocznych (440 W): Sterownik MHC-01 z dokładnością do ±1,5°C podgrzewa dno i ściany sita w zakresie 30–55°C (z timerem pracy od 1 do 96 h). Płynny miód znacznie szybciej przechodzi przez sita, a drobiny wosku wypływają na powierzchnię.

• Pływakowy czujnik przelania: Automatycznie nadzoruje poziom cieczy w korycie.

6. Mobilna pompa ssąco-tłocząca na wózku (HP-01)

• Wirnik z bezpiecznego silikonu spożywczego: Gwarantuje łagodny przepływ bez napowietrzania i bez zrywania łańcuchów enzymatycznych miodu przy wydajności do 900 l/h.

• Sterownik HP-01 z rewersem: Płynna regulacja wydajności silnika 370 W oraz zmiana kierunku tłoczenia umożliwiająca dokładne opróżnianie przewodów po zakończonej pracy.

• Kwasoodporny wózek manewrowy: Pozwala na swobodne przemieszczanie pompy po całej pracowni.

Dlaczego warto wybrać model W20951_P2 z transporterem ślimakowym?

1. Idealne rozwiązanie dla rozbudowanych pracowni: Jeśli posiadasz już centralną wirówkę do odsklepin, dużą prasę lub przetwarzasz wosk w osobnym pomieszczeniu, model P2 transportuje urobek automatycznie, oszczędzając miejsce w strefie wirowania.

2. Koniec z ręcznym dźwiganiem wanien: Odsklepiny są transportowane mechanicznie na odległość do 5 m lub na wysokość do 2,5 m, co eliminuje konieczność ręcznego przenoszenia ciężkich pojemników przez pracowników.

3. Maksymalna higiena i ergonomia: Brak wytłaczarki pod samą linią ułatwia utrzymanie czystości posadzki pod modułem odsklepiania.

Opcja dodatkowa (do dokupienia osobno)

• Pneumatyczny wyrzutnik korpusów: Zautomatyzowany moduł ułatwiający wyjmowanie ramek z nadstawek i podawanie ich bezpośrednio na stół odsklepiarki za pomocą siłowników pneumatycznych. Znakomicie odciąża kręgosłup operatora i przyspiesza załadunek.

  • Uwaga montażowa: Przy instalacji wyrzutnika korpusów należy powiększyć wymiar długości pomieszczenia o min. 1000 mm oraz przewidzieć pole manewrowe na palety z korpusami.

Specyfikacja techniczna – Model W20951_P2

Porada ekspercka pszczelnictwo.com.pl

Praktyczne wskazówki wdrożeniowe dla kierownika pasieki:

• Konfiguracja odbioru odsklepin: Model W20951_P2 doskonale współpracuje z zewnętrznymi wytłaczarkami o wydajności 200 kg/h lub przemysłowymi wirówkami do odsklepin. Wyprowadzenie rury ślimaka na wysokość do 2,5 m pozwala na bezpośrednie napełnianie zasobnika bez konieczności budowania dodatkowych podestów.

• Zasilanie pracowni: Z uwagi na równoczesną pracę podgrzewania noży (2000 W), silnika miodarki (750 W), silnika ślimaka (750 W) oraz pompy i sita, zalecamy wybór przyłącza trójfazowego 400 V 16 A. Zapewnia to stabilną pracę linii bez spadków napięcia przy rozruchu rotora miodarki.

• Mycie transportera ślimakowego: Po zakończonej pracy zaleca się przepłukanie koryta ślimaka gorącą wodą w trybie wolnych obrotów, co zapobiega zastyganiu miodu i propolisu na zwojach ślimaka.

Profesjonalny montaż i uruchomienie linii

Linia do wirowania miodu może zostać profesjonalnie zmontowana, wypoziomowana i skonfigurowana przez autoryzowany serwis fabryczny firmy LYSON.

• Usługa montażu oraz przeszkolenia załogi z zakresu programowania sterowników HE-03, PC-03 oraz MHC-01 jest usługą dodatkową, wycenianą indywidualnie w zależności od odległości oraz warunków lokalowych.

• W celu rezerwacji terminu montażu oraz ustalenia szczegółów technicznych prosimy o kontakt z ekspertami pszczelnictwo.com.pl.

FAQ – Najczęściej Zadawane Pytania (Q&A)

P: Czym model W20951_P2 różni się od modelu W20951_P1?

O: Model W20951_P1 posiada wytłaczarkę ślimakową (100 kg/h) zamontowaną bezpośrednio pod odsklepiarką, co oznacza, że wosk jest prasowany w tym samym miejscu. Model W20951_P2 zamiast wytłaczarki podmaszynowej wyposażony jest w transporter ślimakowy z silnikiem 750 W, który przesyła odsklepiny na odległość do 5 m w poziomie lub 2,5 m w pionie do zewnętrznego urządzenia odbiorczego (np. wirówki, innej prasy czy kontenera).

P: Do jakich urządzeń można przetłaczać odsklepiny transporterem ślimakowym?

O: Transporter ślimakowy może podawać odsklepiny do przemysłowych wirówek do odsklepin, wysokowydajnych wytłaczarek wolnostojących (np. 200 kg/h), topiarek parowych, a także bezpośrednio do wielkogabarytowych kadzi sedymentacyjnych z płaszczem wodnym.

P: Czy linia W20951_P2 obsługuje ramki gniazdowe i nadstawkowe?

O: Tak. Maszyna jest fabrycznie konfigurowana pod konkretny typ ramki wskazany w zamówieniu klienta. W przypadku pracy na ramkach o tej samej szerokości boku (np. Dadant gniazdowa i Dadant 1/2) moduły prowadzące bez trudu radzą sobie z obydwoma typami.

P: Czy transporter ślimakowy radzi sobie z gęstym woskiem i krystalizującym miodem?

O: Tak. Zastosowanie mocnego silnika 0,75 kW (750 W) oraz precyzyjnego ślimaka kwasoodpornego o odpowiednim skoku zwojów zapewnia potężny moment obrotowy, który bez trudu przemieszcza nawet zbitą, gęstą masę woskowo-miodową.

P: Jakie zabezpieczenia posiada miodarka horyzontalna?

O: Miodarka wyposażona jest w elektromagnetyczną blokadę pokrywy uniemożliwiającą jej otwarcie podczas wirowania, wyłącznik awaryjny typu „grzybek” oraz automatyczne procedury łagodnego hamowania rotora kontrolowane przez mikroprocesor sterownika HE-03.
